メディカルデバイス用PEEKチューブ


PEEKチューブ 医療 メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ
外径φ0.80のPEEKチューブ カテーテルにお使いいただいてます。

フッ素チューブやナイロンチューブに比べ、機械強度に優れたPEEKのチューブはコシがあります。



そのため、

① プッシャビリティーが良く、挿入しやすい

② キンクしにくい、折れにくい



以上のような特性から、主にカテーテルや内視鏡処置具のシャフトとして、カテーテルメーカー様や内視鏡処置具メーカー様にご採用いただいております。



製造可能な寸法は下記(2024年9月_PEEKチューブ製造可能レンジマトリックス)をご確認ください。

ダウンロード
2024年9月_PEEKチューブ製造可能レンジマトリックス
製造可能なPEEKチューブ寸法をマトリックス図でご紹介します。
2024年9月_PEEKチューブ製造可能レンジマトリックス.pdf
PDFファイル 147.8 KB
PEEKチューブ 医療 メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ
外径は最大φ3.2まで、肉厚は最薄0.06㎜程度まで可能です。

内径公差は±30μm(±0.03㎜)です。

価格はお高くなりますが、内径公差±10μm(±0.01㎜)も可能です。



同芯度(芯ズレ 外径の中心と内径の中心の差)は10μm程度です。



生産ラインに導入したオンライン測定器により、チューブの全長に渡って常時寸法監視しています。



寸法NG箇所は自動的に排出されるため、寸法不良品をお届けすることはございません。

安心してお使いいただけます。



サイズ、公差、価格につきましては、お気軽にお問合わせください。



高摺動PEEKチューブ


高摺動PEEKチューブ 摩擦低減 リブ付きPEEKチューブ PEEKチューブ 医療 メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ
内筒の長手方向に、高さ10数μmの微細なリブを設けます。

外面、内面のどちらかに、あるいは両面に、10数μmの微細なリブを長手方向に設けます。

指で触っても認識できないほどのわずか10数μmのリブですが、それを設けることで、

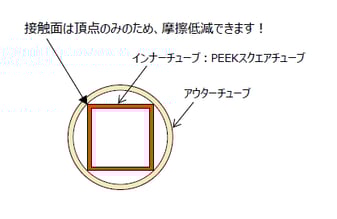

PEEKチューブの内側にデバイスを挿入する際、またはPEEKチューブをインナーシャフトとして挿入する際、接触面積が減り摩擦が低減します。

※ PEEKは機械強度があるため、わずか10数μmのリブでも潰れず、有効に作用します。



特に、カテーテルや内視鏡処置具など使用上曲げRが必須な用途におすすめです。

高摺動PEEKチューブ リブ付きPEEKチューブ PEEKチューブ 医療 メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ

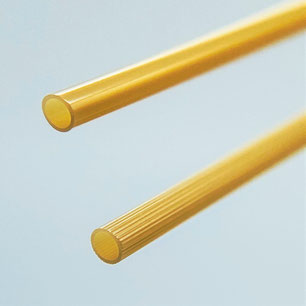

上は普通のPEEKチューブ、下は高摺動タイプ

透明PEEKチューブ


透明PEEKチューブ 医療  メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ 接着しやすい
透明PEEKチューブにワイヤーを挿入

チューブの中が視認できる透明なPEEKチューブです。



透明PEEKチューブは、

① 通常のPEEKチューブより機械強度が劣ります。

引張弾性率は低く(およそ3分の2)、引張伸びは大きい(およそ1.3倍)です。

② 通常のPEEKチューブより耐薬品性が劣ります。



言い換えると、

①’ フッ素チューブ以上の強度はあるが、通常のPEEKチューブより、しなやかで柔軟性があります。

②’ 接着しやすいです。



※ 接着強度向上の検証はこちらです。



透明PEEKチューブ 医療  メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ 接着しやすい 接着が容易
べっこう色です。透けてみえます。

通常のPEEKチューブより強度は劣りますが、それでもフッ素チューブ以上のプッシャビリティーがあります。

ですので、

フッ素チューブよりもプッシャビリティーに優れた接着しやすいPEEKチューブとしてお使いいただけます。



サイズ、公差、価格につきましては、お気軽にお問合わせください。

極薄PEEKチューブ


極薄PEEKチューブ 薄肉 医療  メディカル カテーテル 内視鏡 内視鏡処置具 内径公差±0.03㎜ 内径公差±0.015㎜ 高精度PEEKチューブ
外径2.50㎜、肉厚0.06㎜の極薄PEEKチューブ

外径2.5㎜に対し肉厚わずか60μm(外径:肉厚の比率が1000:24)の極薄PEEKチューブです。

PEEKは機械強度に優れるため、薄肉であっても強度が確保できます。

複筒構造のカテーテル、部分的な補強、摺動性の付与等にお使いいただけます。



サイズ、公差、価格につきましては、お気軽にお問合わせください。
